Optris XI 80, Camera termografica compacta, 190:1, domeniu masurare (-20 .. 900°C)

Noul model XI 80 este un echipament dezvoltat de OPTRIS care combină beneficiile camerelor termografice cu cele ale termometrelor cu infraroșu.

O camera termografica industriala ce oferta o imagine termică completă de 80x80 pixeli, dotata cu funcția integrată SPOT FINDER ce va identifica automat punctul cel mai fierbinte (sau cel mai rece) din imagine și va comunica automat aceste măsurători fără ajutorul unui computer extern.

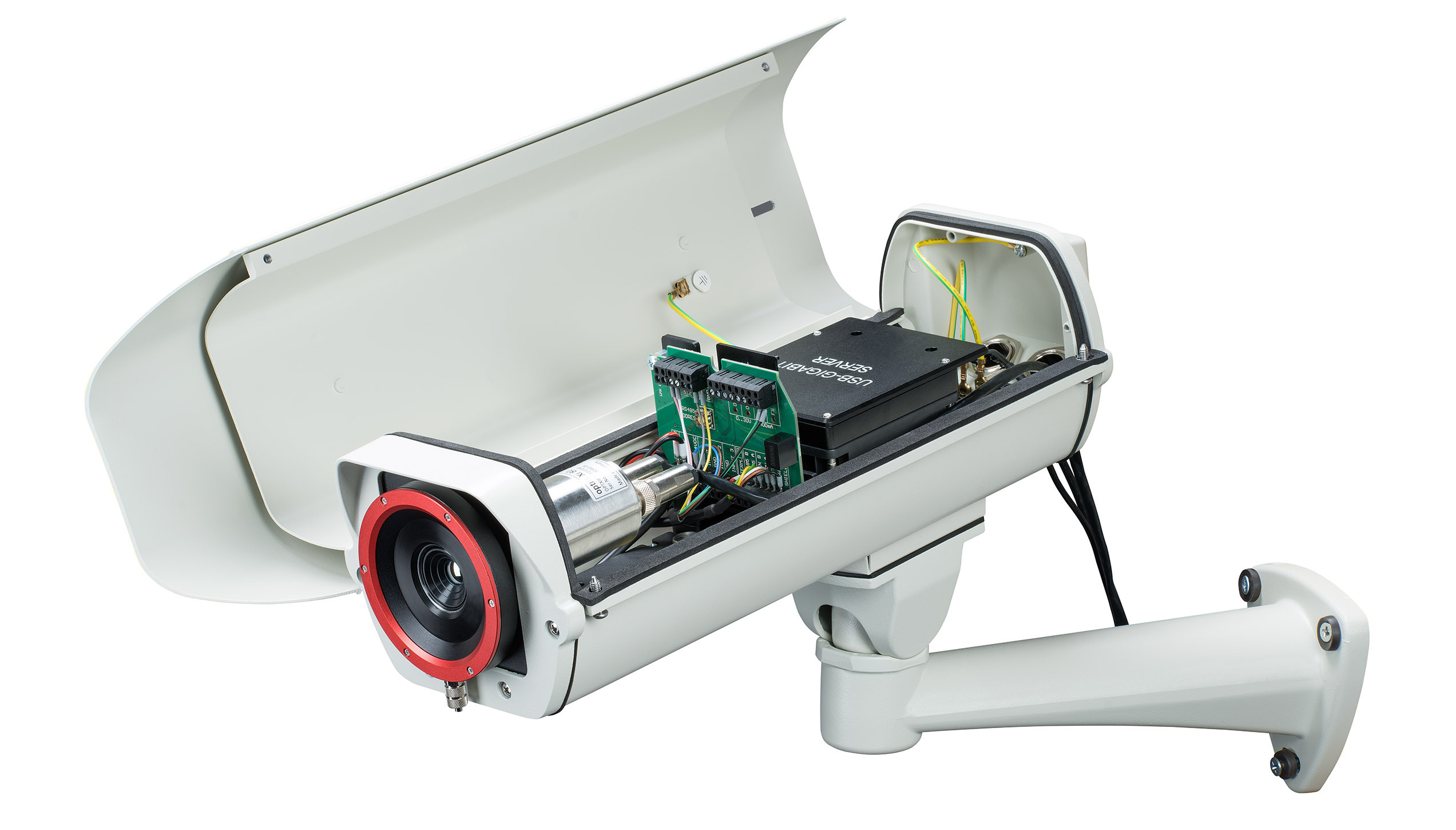

(carcasă opțională pentru funcționare în medii industriale dificile)

In functie de aplicatia dumneavoastra, camera OPTRIS XI80 se poate echipa din fabrica cu una dintre cele 4 lentile disponibile, inclusiv noul obiectiv de 80°. Aveti astfel posibilitatea de a colecta și analiza informații de temperatură pe o zonă largă. Prețul accesibil pentru această camera IR o recomanda ca alternativă pentru înlocuirea senzorilor de temperatură tip spot existenți sau pentru aplicațiile de automatizare OEM.

Specificații importante:

• Camera cu termoviziune industriala cu rezolutia de 80 x 80 pixeli pentru măsurarea exactă a temperaturii de la -20 °C la 900 °C
• Cameră robustă de dimensiuni mici, cu focalizare motorizată
• Raportul Distanța : Spot de până la 190:1
• Utilizare autonomă cu functie de detectie automata a punctului cel mai fierbinte (sau cel mai rece) din imagine
• Ieșire analogică directă, ideală pentru aplicatii OEM
• Interfață de proces (PIF) optionala, cu până la 9 ieșiri analogice sau alarme
• Software SDK GRATUIT
• Pachet complet, gata de utilizare, la un preț atractiv, inclusiv software GRATUIT pentru controlul camerei si procesarea imaginii termice

Specificații tehnice Optris Xi 80:

• Rezoluție detector IR: 80 x 80 pixeli
• Domeniu spectral: 8 – 14 µm
• Domeniu măsurare temperatură: -20 .. +900°C
• Frecvența cadre: 50 Hz
• Câmp de vedere (FOV):
  • 12° (f = 12,7)
  • 30° (f = 5,1)
  • 55° (f = 3,1)
  • 80° (f = 2,3)
• Focus: focalizare manuală motorizată
• Raport Distanță:Spot: 190:1 (optică 12°)
• Sensibilitate termică (NETD): 100 mK
• Precizia de măsurare (la temperatura ambiantă 23 ± 5°C): ±2°C sau ±2%, oricare dintre acestea este mai mare
• Interfață PC: USB 2.0 / Ethernet (100 Mbit/s) / PoE / RS485 *2)
• Ieșire/intrare directă:
  • 1x ieșire analogică (0/4-20 mA) / 1x intrare (analogică sau digitală); izolat optic
• Interfață de proces (PIF) (opțională):
  • 3x ieșiri analogice (0/4–20 mA sau 0–10 V) sau alarmă OUT (releu) /
  • 3x intrări (analogice sau digitale) / fail-safe (LED și releu);
  • interconectare până la 3 PIF-uri; izolate optic
• Temperatura ambiantă de funcționare (TAmb): 0 °C…50 °C
• Umiditate relativă: 10 – 95 %, fara condensare
• Dimensiuni: 36 mm x 90 mm (filet M30x1)
• Grad de protecție; IP 67 (NEMA 4)
• Greutate (fără suport de montare): 201 – 210 g (în funcție de obiectiv)
• Protecție la șoc *3): IEC 60068-2-27 (25 G și 50 G)
• Vibrație *3):
  • IEC 60068-2-6 (în formă de sinus)
  • IEC 60068-2-64 (zgomot în bandă largă)
• Suport trepied: 1/4-20 UNC
• Lungime cabluri:
  • USB: 1 m (standard, inclus), 3m, 5 m, 10 m (opționale)
  • Ethernet / RS485: 100 m (opționale)
• Alimentare: USB / PoE / 5-30 VDC

Note:

• *1) Precizie valabilă de la 150 °C
• *2) Ieșirile și intrările directe nu sunt disponibile când se utilizează interfața RS485
• *3) Pentru mai multe detalii, consultați manualul de utilizare

Pachetul standard include: camera Optris Xi 80, cablu USB (1 m), cablu pentru ieșire/intrare (1 m) incl. bloc terminal, suport de montare cu piuliță, pachet software Optris PIX Connect

Software PIX Connect

SOFTWARE PIX CONNECTWATCH SOFTWARE TUTORIALS

Funcționalități nelimitate, fără costuri suplimentare

Software-ul de analiză IR optris PIX Connect stabilește repere în ramura termografiei, oferind utilizatorilor săi opțiuni extinse de înregistrare și analiză în timp real. În plus, obiectele de măsurare în mișcare pot fi monitorizate prin intermediul funcției de scanare a liniilor.

Un transfer de date în timp real către programe software externe, inclusiv secvențe video radiometrice și instantanee, fișiere text pentru analiză în Excel, precum și fișiere care conțin informații despre culoare pentru programe standard, cum ar fi Adobe Photoshop sau Windows Media Player, este acceptat de către software-ul PIX connect.

Software-ul în timp real optris PIX Connect stabilește repere în ramura termografiei și oferă utilizatorilor săi posibilități extinse de înregistrare și analiză.

Avantajele PIX Connect:

• Fără limitare în licențiere (se poate instala pe un număr nelimitat de calculatoare)
• Asigură controlul complet al camerei termice, de la distanță
• Grad ridicat de individualizare pentru ajustări specifice clientului
• Funcția de înregistrare video și memorare stop-cadru
• Funcția Linescanner pentru măsurarea obiectelor în mișcare cu acces optic limitat (scanare pe diagonala senzorului)
• Compatibil cu Windows 7, 8, 10 și Linux (ubuntu) prin Direct-SDK
• Analiză extinsă online și offline
• Control automat al procesului
• Permite analiza și documentarea
• Fără costuri suplimentare

APLICAȚII sugerate:


Optris Calculator App

Aplicația Optris Calculator calculează dimensiunea spotului de măsurare a temperaturii pentru oricare dispozitiv Optris (pirometre sau camere IR) la orice distanță dată. Puteți afla care este dimensiunea minimă a unui obiect pentru care puteți face măsurarea corectă a temperaturii de la o distanță dată sau distanța maximă de la care puteți măsura corect temperatura unui obiect.
