Optris XI 400 CM, Camera industriala bi-spectrala, domeniu masurare temperatura (-20 .. 900°C)

Pachet Optris XI 400 CM pentru monitorizarea functionarii echipamentelor in domeniul (-20 .. 900°C) și detectarea in starea incipienta a incendiilor

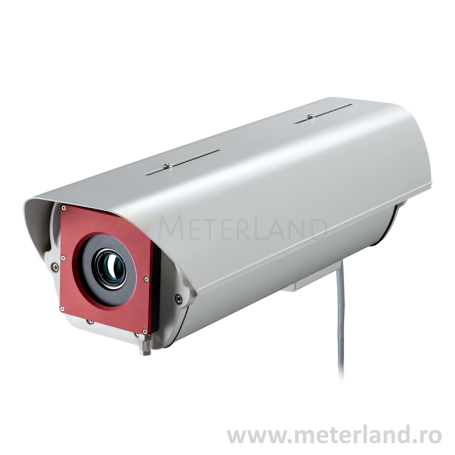

Acest nou pachet de produse dedicat include o camera cu termoviziune Optris Xi 400, o cameră de zi și un server USB, toate pre-asamblate într-o carcasa robusta pentru utilizare in exterior, inclusiv un suport pentru montare pe perete.

Carcasa de protecție exterioară reproiectată de Optris conține un încălzitor/ventilator încorporat care permite ansamblului să funcționeze la temperaturi ambiante cuprinse între -40 °C și 50 °C, fără a afecta precizia măsurării.

Camera termografica Optris Xi400 (rezoluție optică de 382 x 288 pixeli) are o rată de scanare de 80 Hz care permite monitorizarea proceselor termice rapide, in timp ce camera de zi HD are o rezoluție de 1280 x 720 pixeli si o rată a cadrelor de 30 Hz. Camera in zibil este un supliment ideal pentru monitorizarea combinată a stării termice și vizuale a echipamentelor.

In functie de aplicatia dumneavoastra, camera OPTRIS XI400 se poate echipa din fabrica cu una dintre cele 4 lentile disponibile, inclusiv noul obiectiv de 80°. Aveti astfel posibilitatea de a colecta și analiza informații de temperatură pe o zonă largă. Prețul accesibil pentru această camera IR o recomanda ca alternativă pentru înlocuirea senzorilor de temperatură tip spot existenți sau pentru aplicațiile de automatizare OEM.

Caracteristici:

• Pachet de produse dedicat pentru monitorizarea stării instalatiilor exterioare și detectarea incendiilor
• Clasa de protectie IP66 și sistemul de purjare de aer integrat asigură o funcționare continua 24/7 în condiții dificile
• Încălzitor/ventilator încorporat pentru o gamă largă de temperaturi de funcționare, de la -40 °C până la +50 °C
• Cameră IR cu rezolutia 382 x 288 px și cameră video HD cu rezolutia 1280 x 720 px
• USB-Server Gigabit (PoE) pentru integrarea ușoară a ambelor fluxuri de camere (IR + VIS) în sistemele de management video

Specificatii tehnice Optris Xi 400:

• Detector: FPA, fără răcire (dimensiune pixel 17 µm)
• Rezoluție detector IR: 382 x 288 pixeli
• Domeniu spectral: 8 – 14 µm
• Domeniu măsurare temperatură (scalabil prin taste de programare sau software): –20 °C … 900 °C
• Frecvența cadrelor: 80 Hz / 27 Hz
• Camp de vedere (FOV):
  • 18° x 14° (f = 20)
  • 29° x 22° (f = 12,7)
  • 53° x 38° (f = 7,7)
  • 80° x 54° (f = 5,7)
• Focus: focalizare manuală motorizată
• Raport Distanță:Spot: 390:1 (lentilă 18°)
• Sensibilitate termică (NETD): 80 mK
• Precizia de măsurare (la temperatura ambiantă 23 ± 5 °C): ±2 °C sau ±2 %, oricare dintre acestea este mai mare
• Interfață PC: USB 2.0 / conversie opțională USB la GigE (PoE).
• Interfață de proces (PIF):
  PIF standard:
  • Intrare 0–10 V, intrare digitală (max. 24 V), ieșire 0–10 V
  PIF industrial (opțiune):
  • 2x intrare 0 – 10 V, intrare digitală (max. 24 V),
  • 3x ieșire 0/4-20 mA, 3x releu (0 – 30 V/ 400 mA), releu de siguranță
• Lungime cablu (USB): 1 m (standard), 3 m, 5 m, 10 m, 20 m (opțional)
• Temperatura ambiantă de funcționare (TAmb): 0 °C…50 °C
• Umiditate relativă: 10 – 95 %, fara condensare
• Dimensiuni: Ø 36 mm x 100 mm (filet M30x1)
• Grad de protecție: IP 67 (NEMA 4)
• Greutate (fără suport de montare): 216 – 220 g (în funcție de obiectiv)
• Protecție la șoc *2): IEC 60068-2-27 (25 G și 50 G)
• Vibrație *2):
  • IEC 60068-2-6 (în formă de sinus)
  • IEC 60068-2-64 (zgomot în bandă largă)
• Suport trepied: 1/4-20 UNC
• Alimentare: alimentat prin USB

Note:

• *1) Precizie valabilă de la 150 °C
• *2) Pentru mai multe detalii vezi manualul de utilizare

Software PIX Connect

SOFTWARE PIX CONNECTWATCH SOFTWARE TUTORIALS

Funcționalități nelimitate, fără costuri suplimentare

Software-ul de analiză IR optris PIX Connect stabilește repere în ramura termografiei, oferind utilizatorilor săi opțiuni extinse de înregistrare și analiză în timp real. În plus, obiectele de măsurare în mișcare pot fi monitorizate prin intermediul funcției de scanare a liniilor.

Un transfer de date în timp real către programe software externe, inclusiv secvențe video radiometrice și instantanee, fișiere text pentru analiză în Excel, precum și fișiere care conțin informații despre culoare pentru programe standard, cum ar fi Adobe Photoshop sau Windows Media Player, este acceptat de către software-ul PIX connect.

Software-ul în timp real optris PIX Connect stabilește repere în ramura termografiei și oferă utilizatorilor săi posibilități extinse de înregistrare și analiză.

Avantajele PIX Connect:

• Fără limitare în licențiere (se poate instala pe un număr nelimitat de calculatoare)
• Asigură controlul complet al camerei termice, de la distanță
• Grad ridicat de individualizare pentru ajustări specifice clientului
• Funcția de înregistrare video și memorare stop-cadru
• Funcția Linescanner pentru măsurarea obiectelor în mișcare cu acces optic limitat (scanare pe diagonala senzorului)
• Compatibil cu Windows 7, 8, 10 și Linux (ubuntu) prin Direct-SDK
• Analiză extinsă online și offline
• Control automat al procesului
• Permite analiza și documentarea
• Fără costuri suplimentare

APLICAȚII sugerate:


Optris Calculator App

Aplicația Optris Calculator calculează dimensiunea spotului de măsurare a temperaturii pentru oricare dispozitiv Optris (pirometre sau camere IR) la orice distanță dată. Puteți afla care este dimensiunea minimă a unui obiect pentru care puteți face măsurarea corectă a temperaturii de la o distanță dată sau distanța maximă de la care puteți măsura corect temperatura unui obiect.
